派克直動比例方向控制閥系列D1FP/D3FP
派克直動比例方向控制閥系列D1FP/D3FP

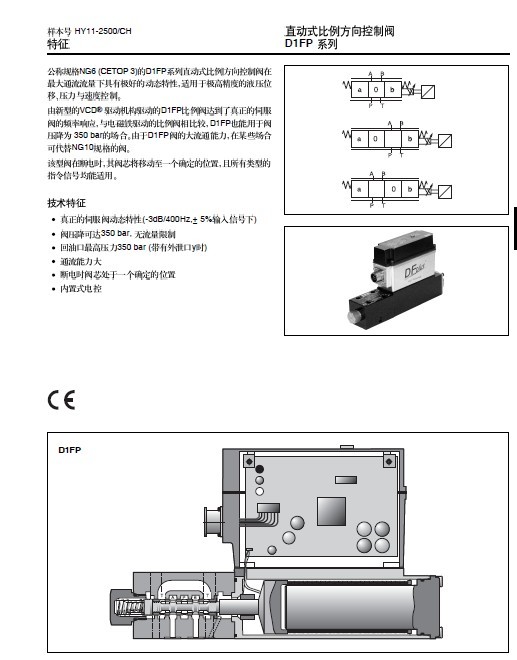

派克D1FP系列為NG6比例方向控制閥,由新型的VCD驅動機構驅動，個達到真正伺服閥的響應頻率。該系列閥安裝有內置的電子控制裝置。
詳細信息：
NG06(CETOP03)中的直動操作的DFplus控制閥D1FP和NG10(CETOP05)中的D3FP在動力學結合高流量(可選配EtherCAT接口)方面達到zui高要求。
產品概覽
直動操作的控制閥D1FP和D3FP顯示*的動力學結合zui大流量。
由的VCD 執行器驅動，D1FP/D3FP可達到實際伺服閥的頻率響應。電源關閉時，線軸在定義的位置移動。所有公共輸入信號都可用。
帶EtherCAT接口的版本，具有EtherCAT接口的D1FP/D3FP符合閥門和主控制器之間現代化通信的要求。由于數據傳輸速度快，循環時間短，因此在現場總線系統中也可以利用DFplus閥門的高動態特性。
版本具有可自由配置的監控控制電路，DFplus閥門D1FP*D和D3FP*D具有可自由配置的優異控制電路，可實現高動態控制，無需額外的控制器。通過集成電子元件和模擬傳感器，閥門可采用的壓力或位置控制。
特點與優勢：
實際的伺服閥動態特性（±5％輸入信號為-3dB/350Hz），適用于要求苛刻的應用，可確保優化的周期時間
非常好的重復性-改進的工藝和產品的精度
堅固的閥門設計-使故障zui小化
數字電子產品-可輕松適應應用，靈活使用
交貨時間短-無需存儲
斷電時定義的閥芯定位-可選的P-A/B-T或P-B/A-T或中心位置（重疊閥芯）
根據要求提供EtherCAT接口-高數據速度，周期時間短
可選配有可自由配置的監控控制電路（D1FP*D，D3FP*D）
應用：
通用印刷機
機床
吹塑
船用柴油燃油噴射/排氣閥控制
附加信息EtherCAT版本
閥門由EtherCAT接口啟動和監控。實際值（閥芯位置），溫度，運行時間和不同的錯誤信息可用作診斷信號。閥參數出廠設置，可以通過參數化對派克ProPxD軟件進行調整接口。
除了現場總線通訊之外，這些閥還提供了標準版本的功能范圍，包括模擬指令信號和診斷備用行程。因此，它們可以獨立于現場總線控制運行，特別是在調試和維護期間。
技術規格
名義尺寸NG06/CETOP03(D1FP),NG10/CETOP05(D3FP)
電子閥載
zui大流量(LPM)90(D1FP),150(D3FP)
差壓(BAR)35
驅動VCD -驅動器
重量（公斤）3.6(D1FP),6.5(D3FP)
系列類型比例換向閥
